การออกแบบที่แม่นยำเริ่มต้นด้วยข้อมูลทางวิศวกรรมและอะคูสติกที่ถูกต้อง

จากวิศวกรโครงสร้าง:

• มุมมองและภาพตัดของพื้นที่รองรับแบบยืดหยุ่น
• ขนาด
• ค่าน้ำหนักบรรทุกตายตัวและน้ำหนักบรรทุกจร

จากที่ปรึกษาด้านอะคูสติก:

• ค่าความถี่รองรับที่ต้องการสำหรับงานอาคาร

ข้อมูลนี้ช่วยให้วิศวกรของ GERB สามารถเลือกประเภทค่าสติฟเนส ความหนา และรูปแบบที่เหมาะสมที่สุดสำหรับโครงการของคุณ เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดของการสั่นสะเทือนและประสิทธิภาพด้านอะคูสติก

• ข้อมูลจำเป็นที่เกี่ยวข้องคือน้ำหนักบรรทุกและขนาด

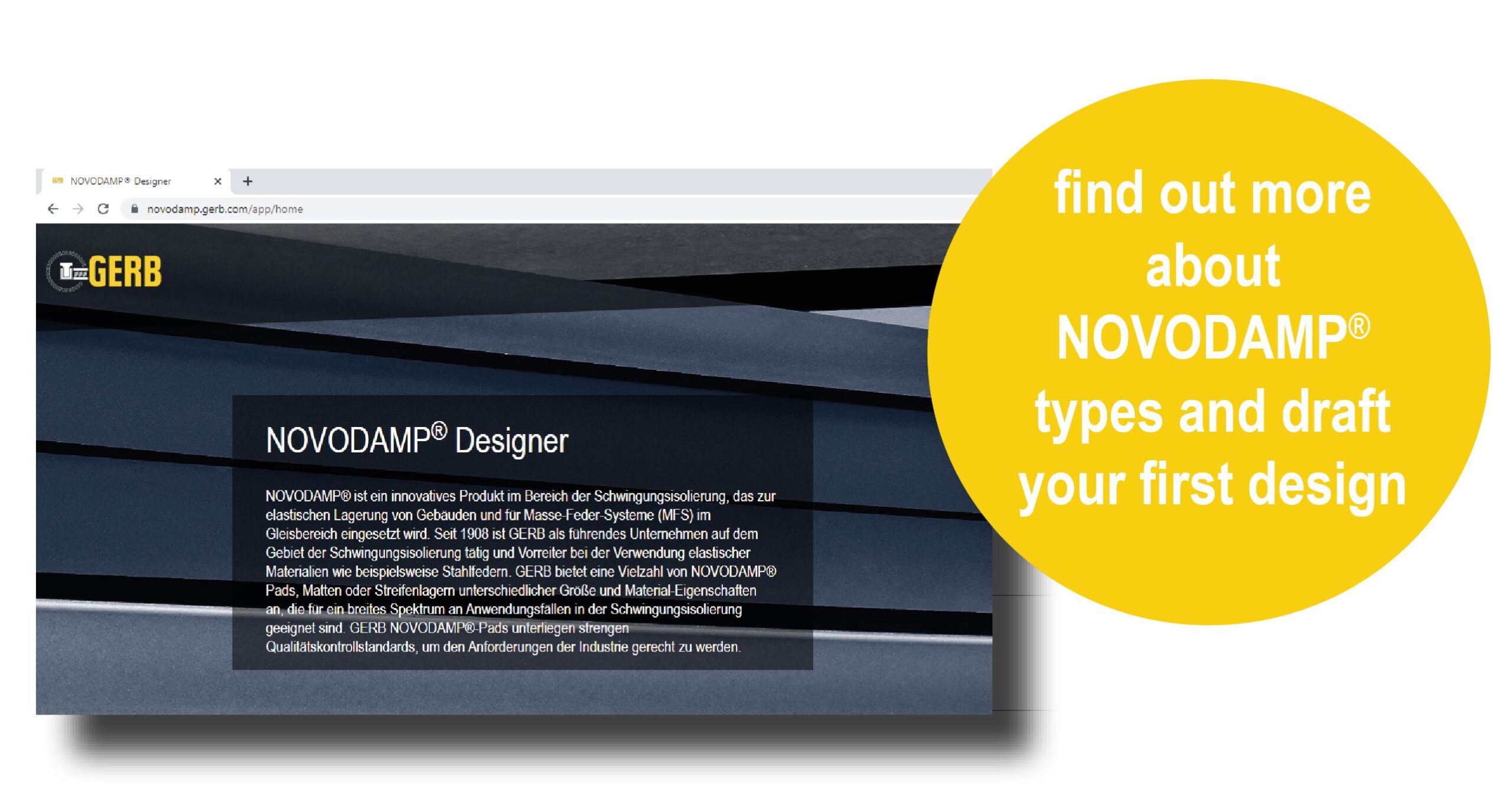

• เครื่องมือออกแบบ NOVODAMP® Designer ช่วยให้สามารถเลือกวัสดุและขนาดที่เหมาะสมได้
• ผลลัพธ์จะแสดงพารามิเตอร์ที่จำเป็นทั้งหมด (ความถี่ การโก่งตัว การรับน้ำหนัก)

การติดตั้งแบบเต็มพื้นผิวหมายความว่าแผ่นรองพื้น NOVODAMP® ครอบคลุมพื้นที่สัมผัสทั้งหมดระหว่างโครงสร้างและฐานราก ทำให้เกิดชั้นป้องกันการสั่นสะเทือนที่สม่ำเสมอ

• การติดตั้งโดยรวม:
  การจัดส่งและรูปแบบ: แผ่นรองพื้นจะถูกจัดส่งโดยวางซ้อนกันบนพาเลท ขนาดสูงสุด 1,500 มม. × 1,200 มม. ไม่จำเป็นต้องจัดวางแนวด้านบน/ด้านล่าง
• การเตรียมพื้นที่: ติดตั้งบนฐานคอนกรีตที่มั่นคง เรียบ แห้ง และไม่มีเศษคอนกรีต กำจัดเศษผงและส่วนที่ยื่นออกมาทั้งหมด
• การติดตั้ง: เริ่มต้นจากจุดอ้างอิง (เช่น ผนังตรง) ตามแผนผัง รักษารอยต่อให้ไม่มีช่องว่างทั้งในแนวนอนและแนวตั้ง สำหรับบริเวณที่ซับซ้อน (หลุม เสา) ให้วัดและตัดขนาดแผ่นก่อนเพื่อติดตั้งให้พอดี
• การยึดติด:
• โดยปกติไม่จำเป็นต้องใช้กาว
• สำหรับพื้นที่ติดตั้งที่มีการสัญจรมาก หรือลักษณะการติดตั้งในแนวตั้ง/แนวเอียง ให้ใช้กาวก่อสร้างชนิดไม่มีตัวทำละลาย หรือกาวสเปรย์/กาวชนิดเพสต์
• หลังจากแห้งแล้ว ให้ติดรอยต่อด้วยเทปกาวกันน้ำที่เรียบและแข็งแรง
• การปิดรอยต่อ: ปิดบริเวณขอบรอยต่อกับโครงสร้างโดยรอบ
• ควรหลีกเลี่ยง: ตะปูหรืออุปกรณ์ยึดเชิงกลที่อาจส่งผลต่อประสิทธิภาพ
• หมายเหตุพิเศษ: โครงสร้างเซลล์ปิดอาจขยายตัวเล็กน้อยภายใต้ความร้อน เนื่องจากการเคลื่อนที่จากความร้อนในการออกแบบ

วิธีนี้ช่วยให้มั่นใจได้ว่าการกระจายน้ำหนักจะสม่ำเสมอและมีประสิทธิภาพในการป้องกันการสั่นสะเทือนสูงสุด เหมาะสำหรับพื้นลอย ฐานเครื่องจักร หรือพื้นที่อาคารทั้งหมด

หมายเหตุ: การติดตั้งแบบเต็มพื้นผิวทั้งหมดสามารถออกแบบใช้งานแบบแผ่น/แถบ NOVODAMP® ร่วมกับ NOVOFILL ได้

แผ่นยางด้านข้างช่วยรับการส่งผ่านแรงสั่นสะเทือนในแนวนอน ซึ่งเป็นประโยชน์สำหรับอาคารที่ใกล้ติดกับแรงสั่นสะเทือนจากแรงดันดิน เช่น จากรถไฟหรือการจราจรหนาแน่น

หลักการ:

• ผนังด้านข้างของอาคารจะกลายเป็นพื้นผิวรับน้ำหนัก
• แผ่นรองรับ NOVODAMP® ทำหน้าที่เป็นตัวแยกแรงสั่นสะเทือนแบบยืดหยุ่น
• ดินโดยรอบทำหน้าที่เป็นมวลถ่ายแรงสั่นสะเทือน

การติดตั้ง:

• พื้นผิวต้องเรียบ สะอาด และแห้ง
• ใช้กาวที่ติดได้กับพื้นผิว สำหรับแผ่นรองที่มีน้ำหนักเบา เช่นเทปกาวสองหน้า
• สำหรับแผ่นรองที่มีน้ำหนักมาก ควรเพิ่มวัสดุยึดติดหรือเพิ่มติดเทปกาวบริเวณเหนือขอบด้านบน

ผลลัพธ์: ลดการส่งผ่านแรงสั่นสะเทือนจากพื้นดินด้านข้าง (ground-borne vibration) ก่อนเข้าสู่โครงสร้างอาคาร โครงสร้างพื้นฐาน ด้วยการเสริมด้วยแผ่นยางด้านข้างแนวตั้ง

จากการทดสอบในห้องปฏิบัติการของเรา พบว่า NOVODAMP® โพลียูรีเทนเซลล์ปิด เป็นวัสดุที่แข็งแรง ทนทานต่อการเปลี่ยนแปลงสภาพได้ยาวนาน แม้ในสภาพแวดล้อมที่รุนแรง อายุการใช้งานอาจยาวนานกว่า 100 ปี ขึ้นอยู่กับรายละเอียดเฉพาะของแต่ละโครงการ และสภาพแวดล้อมจำลองในห้องปฏิบัติการที่แตกต่างกัน

ด้วยการเลือกชนิดของแผ่นที่มีคุณสมบัติและความสามารถในการรับน้ำหนักแตกต่างกันไป รวมไปถึงการเลือกความหนาของวัสดุที่แตกต่างกันก็สามารถออกแบบพื้นผิวที่รับน้ำหนักไม่สม่ำเสมอได้เช่นกัน ทีมงานของเรายินดีให้ความช่วยเหลือ

ประสิทธิภาพขึ้นอยู่กับความถี่กระตุ้น fe

และความถี่ในแนวตั้งของระบบแยกการสั่นสะเทือน f0

ความถี่ธรรมชาติ f0 ของ NOVODAMP®:

f0=15,76×√(Edyn/(t×σ))

Edyn: โมดูลัสพลวัตของความยืดหยุ่น (N/mm2)

t: ความหนา (mm)

σ: แรงกระทำต่อพื้นที่ (N/mm2)

สูตรทั่วไป:

I = (η – 2)2 / (η -1) 2

η = อัตราส่วนการปรับแต่ง (fe / f0)

• การรับน้ำหนักในแนวตั้ง
• ความหนาของ NOVODAMP®
• ชนิดของ NOVODAMP®
